Línea de recubrimiento secundario para cable de fibra óptica
La línea de producción de recubrimiento secundario está diseñada para extrusión de cable de núcleo holgado de 2-12 núcleos con un diámetro de 1.8-3.5mm.
Especificaciones técnicas| Núcleo de fibra óptica | 2-12 núcleos |
| Tensión de arrollado de fibra óptica | (0.4~1.5)N±0.05N |
| Tamaño de bobina para fibra óptica | Ф236×Ф160×Ф25.4×108mm Ф265×Ф160×Ф25.4×250mm (optional) |
| Temperatura del agua | 70℃±2℃ |
| Tension de enrollado | (2.5~8.0)N |
| Velocidad de producción Max | 400m/min |
| Rango de exceso de longitud | 0~3‰)±0.2‰ |
| Medición de error | < 1.5‰ |
| Tamaño de bobina de enrollado | PN800mm |
| Perdidas adicionales | < 0.02db/km |
| Longitud de la línea de producción de recubrimiento secundario | 44M |
| Peso de la línea de producción de recubrimiento secundario | 10T |
| Potencia principal | 380v±5% 50Hz AC |
| Potencia total | 75KVA |
| Rango de presión de aire comprimido | (0.5~0.6) MPa |
| Error de exceso de uniformidad de longitud de fibra en el tubo | ≤0.4‰ |
| Rango de fluctuación del diámetro del tubo durante la velocidad de elevación | ±0.03mm |

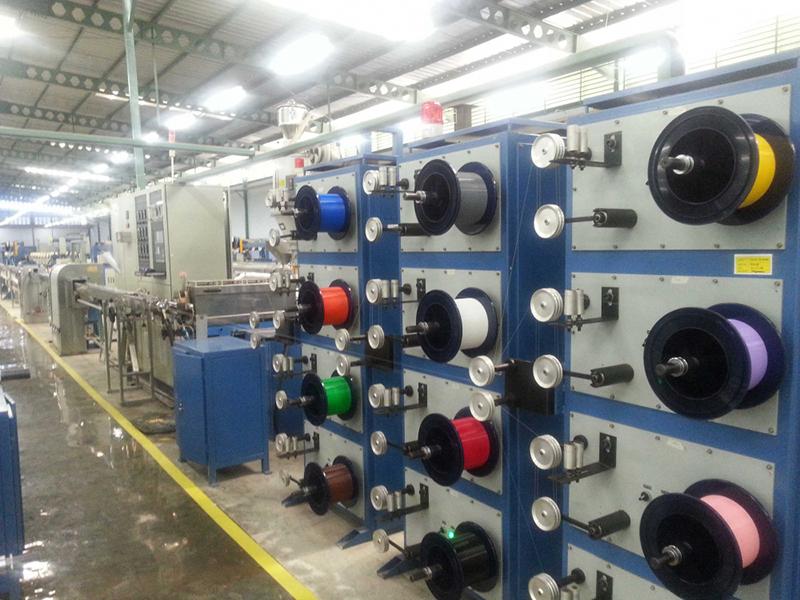

1. Unidad de arrollado de fibra
2. Unidad de trenzado SZ
3. Dispositivo de llenado de gel sin burbujas
4. Extrusora 50mm
5. Tanque termostático de agua
6. Cabestrante Ф800mm
7. Tanque agua para enfriamiento
8. Dispositivo de secado
9. Medidor de diámetros
10. Estante de tensión de brazo basculante
11. Controlador de acumulación de tensión

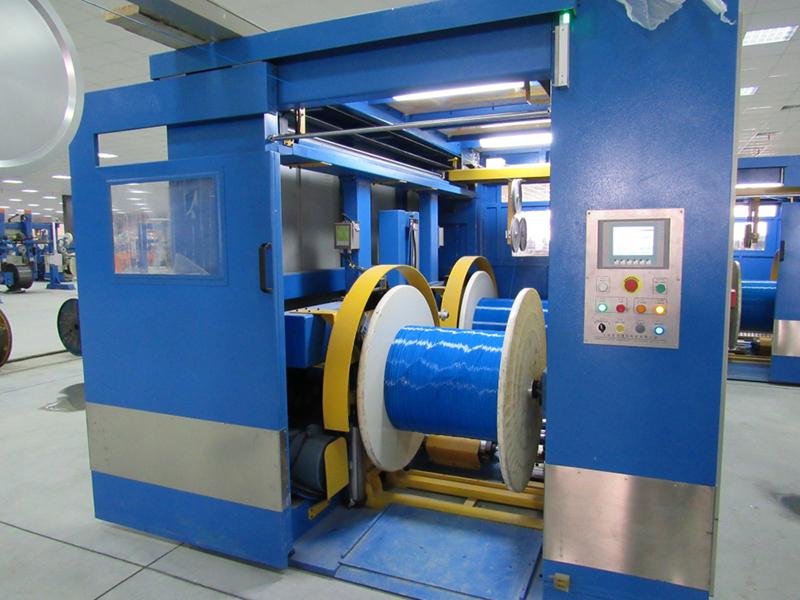

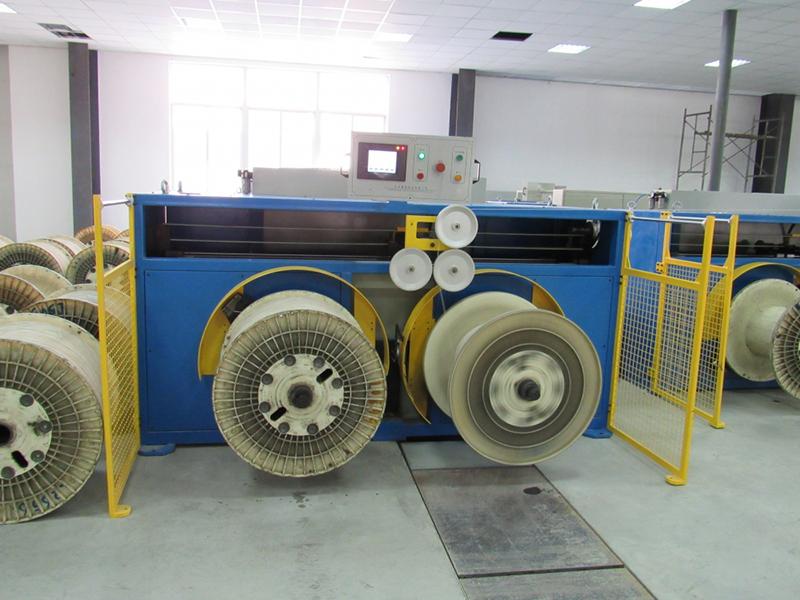

12. Doble bobina automática 800
13. Sistema de control eléctrico
