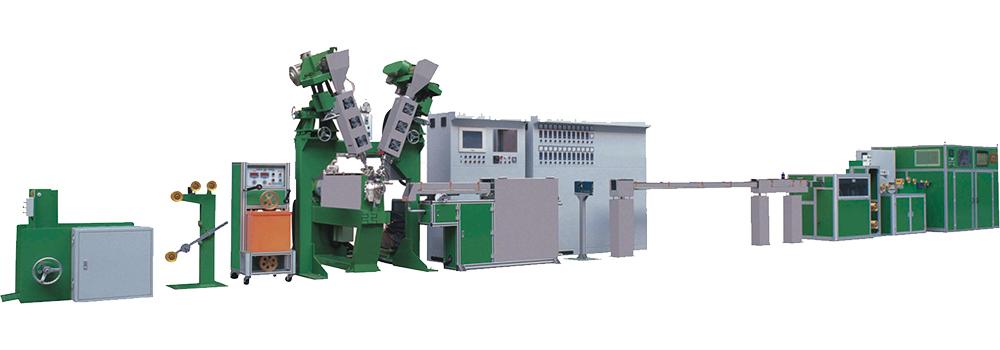

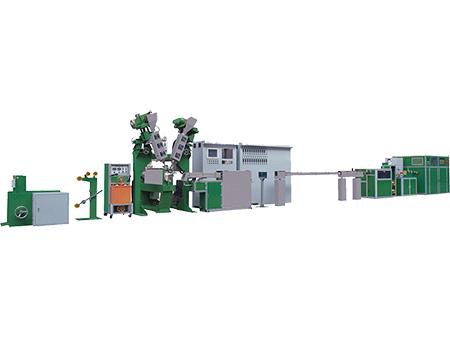

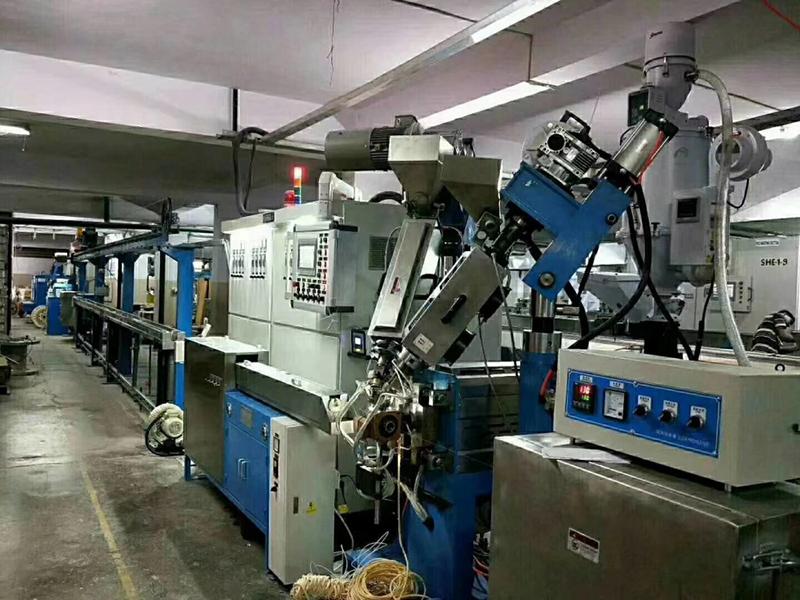

Línea de extrusión de cubierta-espuma- cubierta

Los cables sencillo aislados de siete tipos de cables para red son extruidos en materiales de espuma usando la estructura de tres capas de co-extrusión (cubierta -espuma- cubierta) que es en la actualidad el proceso de extrusión más avanzados. El uso de materiales de aislamiento de espuma permite la telecomunicación al mismo tiempo que reduce costos.

El núcleo de alambre aislado es extruido con una técnica de co-extrusión para obtener la estructura "cubierta -espuma- cubierta". Los materiales de aislamiento del cable, espuma PE para extrusión de siete tipos de cables de red y cables de alta frecuencia además de cable de señal.

• Material: Espuma‐PE
• Método de aislamiento: capa-espuma-capa
• Grado de espumado: 35%
• Tolerancia de capacitancia: ±1PF
• Tolerancia de diámetro de alambre: ±0.01
• Longitud para la relación del diámetro del tornillo: 28:1
• Relación del tornillo de compresión: 3.0‐3.2
• Diámetro del conductor: 0.15‐0.5mm
• Diámetro de aislameinto externo: 0.5‐1.5mm
• Velocidad máxima de línea: Max.500m/min

1. Dispositivo de impulsión de desenrollado 1000- 1250mm
2. Plataforma de enderezado
3. Precalentador de alambre de cobre
4. Extrusora de capa interna 30mm
5. Extrusora de espuma PE 50mm
6. Extrusora de capa externa 35mm
7. Cruceta
8. Tanque telescópico de agua caliente

9. Tanque de refrigeración de agua
10. Cabestrante
11. Cable de acumulador
12. Probador de capacitancia
13. Medidor de diámetros
14. Probador de chispero
15. Doble rodillo de enrollado
16. Gabinete de control eléctrico
