Tándem de trefilado y línea de extrusión de aislamiento

El equipo tándem de trefilado de alambre y la línea de extrusión de aislamiento es una máquina que realiza la extrusión de alambre de acero grueso en el núcleo, incluye el trefilado de conductores y la extrusión de materiales de aislamiento. La extrusora de núcleos de alambre logra trefilar alambre de cobre y extrusión de materiales de aislamiento de PE mediante un proceso tándem. El núcleo logra una mayor concentricidad posterior a la formación del cable por lo que el conductor se daña muy rara vez. Esta línea para recubrimiento y extrusión es apropiada para cables cat5 cable, cat6 y cable de telecomunicaciones.

• Diámetro interior: (maxφ3.0mm)
• Diámetro exterior: φ0.4 mm-φ0.9 mm
• Materiales de aislamiento: HDPE/LDPE
• Espesor de aislamiento:0.15-0.4mm
• Diámetro externo: 0.6 – 1.5mm
• Velocidad de la línea: Max: 1500m/min
• Concentricidad del aislante: ≧95%
• External diameter deviation of insulator: ±<0.005 mm
• External diameter deviation of conductor: ±＜0.002mm
• Elongación del alambre de cobre después del recocido:18-25％

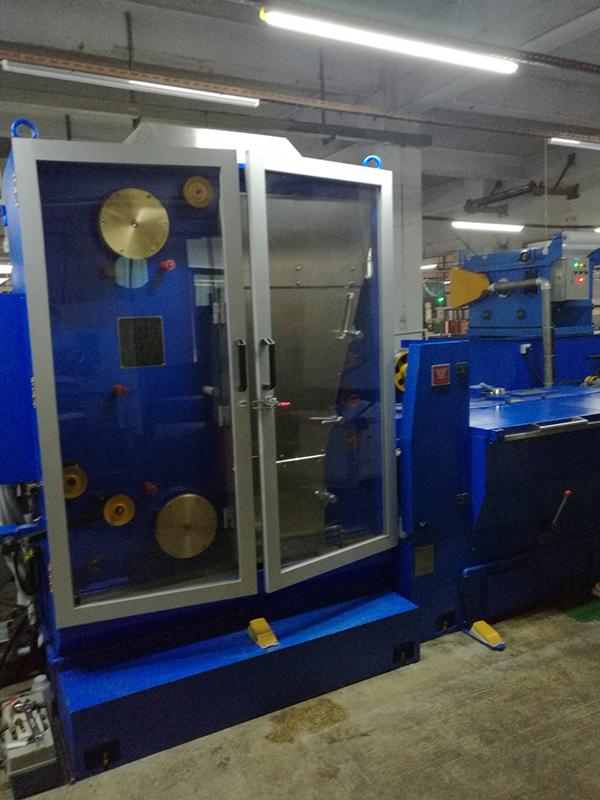

1. Máquina de trefilado de alambres de cobre L250-21
2. Dispositivo de recocido TH800
3. Precalentador de alta frecuencia

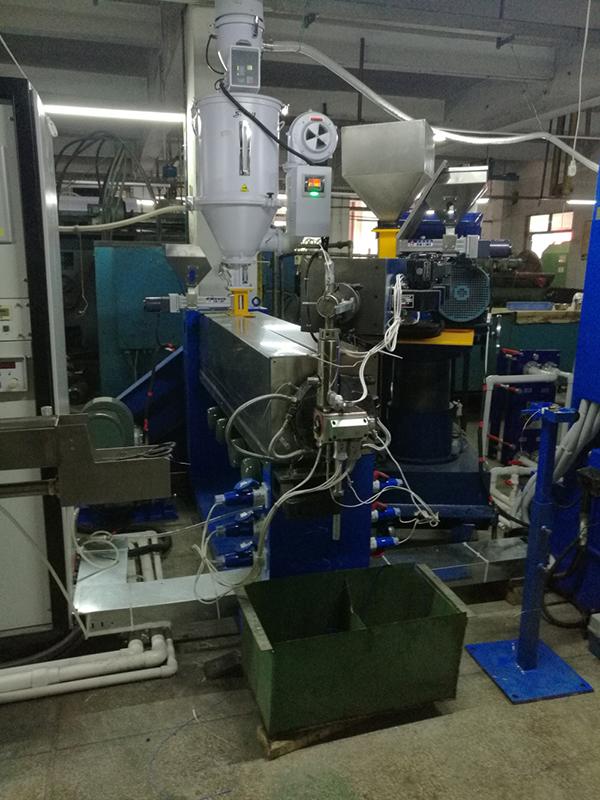

4. Extrusora
5. Mezclador automático de color Masterbatch
6. Extrusión de tira de 35mm
7. Tanque de agua

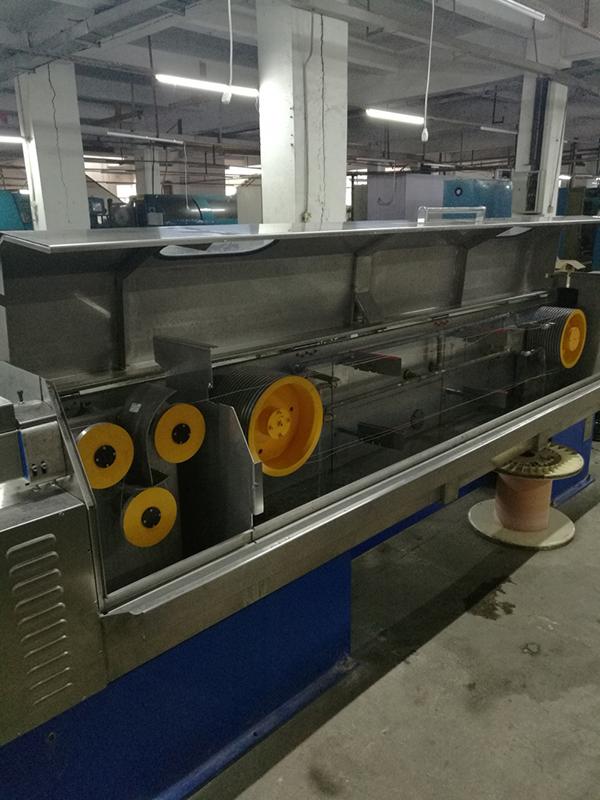

8. Cabestrante
9. Dispositivo de refrigeración de circulación de aceite
10. Probador de chispero
11. Medidor de diámetros

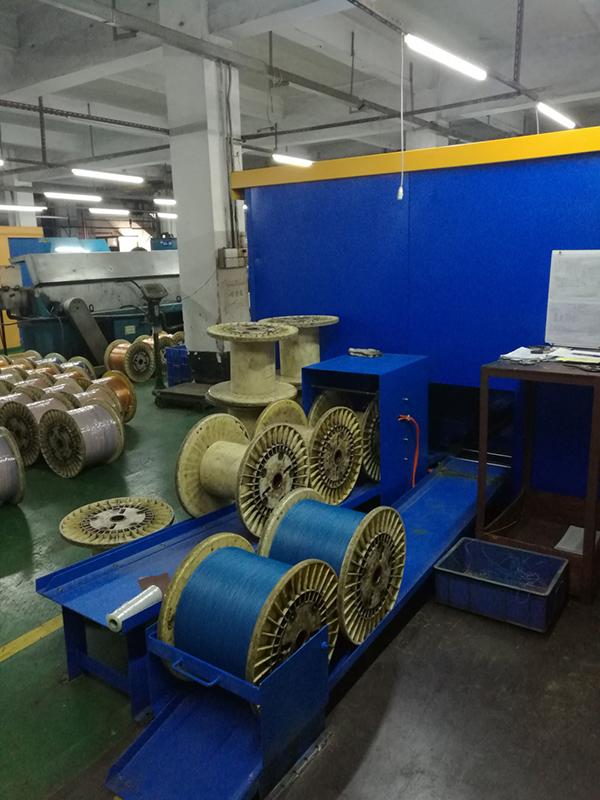

12. Doble rodillo bobinador automático

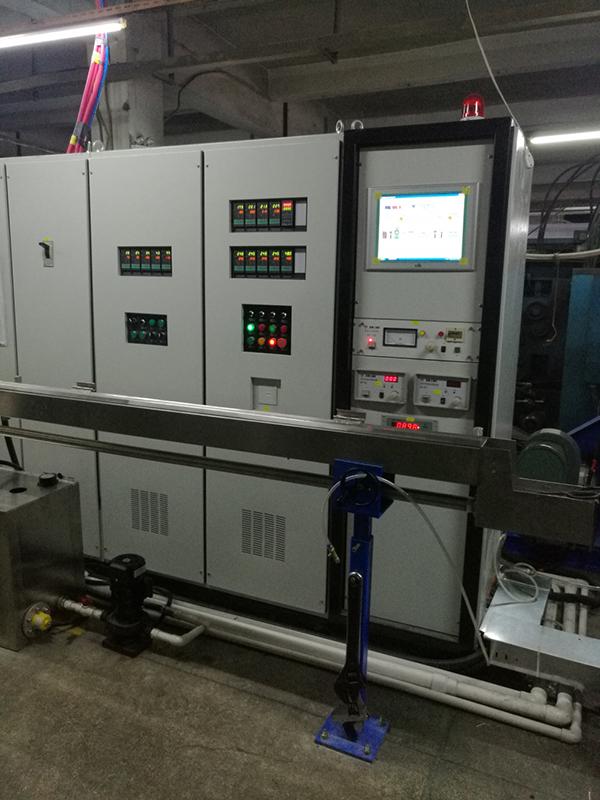

13. Sistema de control eléctrico
