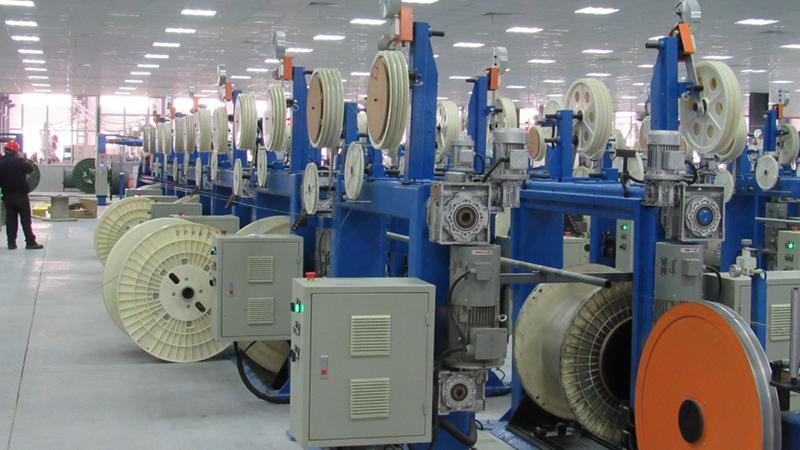

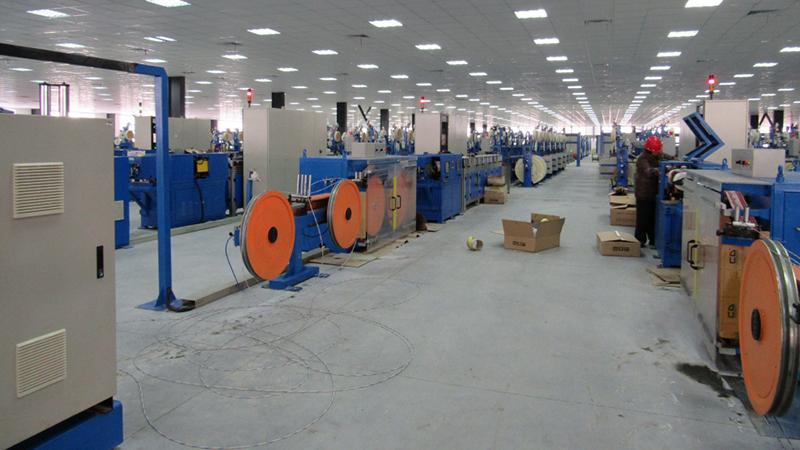

Línea de trenzado SZ

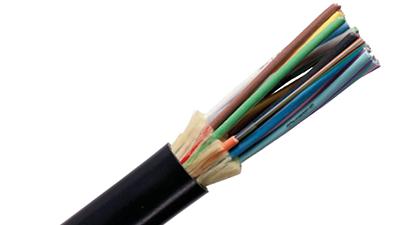

La línea de producción se utiliza para fabricar línea de trenzado SZ. Este diseño de línea de trenzado se utiliza para capas de trenzado de cables de fibra óptica de gran control de tensión de precisión. Los parámetros de los componentes son ajustados y controlados por el operador mediante una pantalla táctil HMI. El paso de los materiales es guiado con precisión. Cada una de las posiciones está equipada con brazo neumático de pre-carga cuentan con presión mínima para mantener la tensión pre configurada durante el proceso.
Características| Diámetro exterior mx después del trenzado | Ф25mm |
| Diámetro del tubo holgado | (Ф1.5~Ф3.0)mm |
| Velocidad de producción | 80m/min |
| Longitud de cableado | (45~500) mm |
| Ángulo de trenzado SZ | (4~16)π |
| Velocidad rotacional de trenzado SZ | max 1600rpm |
| Velocidad rotacional de hilado | max 4000rpm |
| Paso de trenzado | (15~80)mm |
| Longitude de producción | less than 50m |
| Desviación | ≤2‰ |
| Desgaste adicional | ≤0.02db/km |
| Potencia total | 50KVA |
| Rango de presión de aire comprimido | 0.5~0.6MPa |
| Dirección de operación | Arrollado > Enrollado |
- Máquina de arrollado automática tipo portal Ф1250mm
- Engranaje tensor horizontal doble 800mm
- Unidad de arrillado de tubo tipo buffer llenado FRP Ф800mm
- Unidad trenzadora SZ (tipo diferencial)
- Unidad de hilado concéntrica dual (tipo alta velocidad)
- Prensado de resistencia de torque
- Unidad de tracción dual φ800 mm (incluye contador)

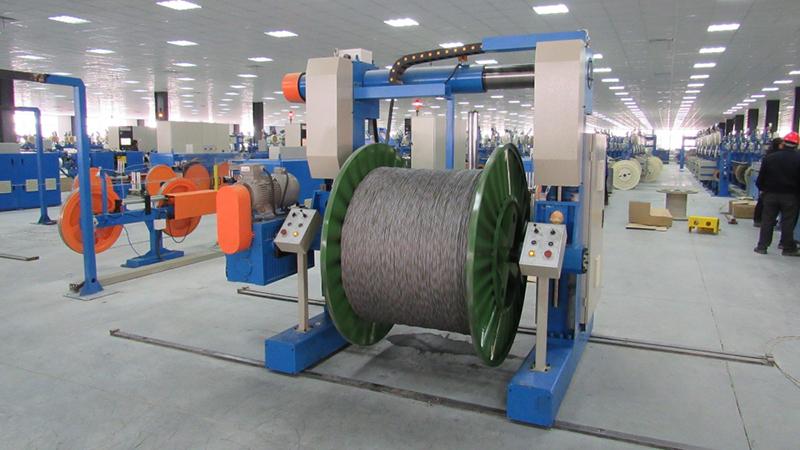

- Máquina de arrollado de portal y riel de piso1600mm

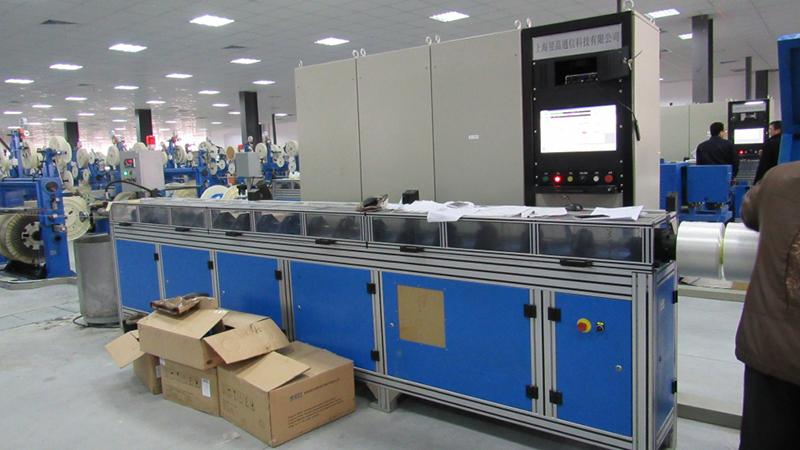

- Sistema de control eléctrico
