Trefilado de alambres de cobre y extrusión de núcleo de alambre

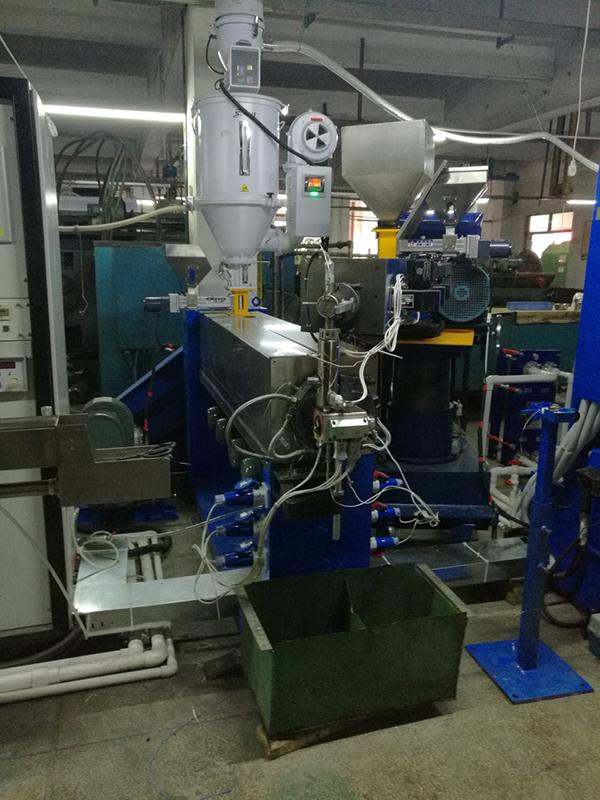

La línea para extrusión de cable Lan es apropiada para extrusión de cables de núcleo CAT5E, CAT6, CAT6A.

• Diámetro interior: (maxφ3.0mm)
• Diámetro exterior: φ0.4 mm-φ0.9 mm
• Materiales de aislamiento: HDPE/LDPE
• Espesor de aislamiento:0.15-0.4mm
• Diámetro externo: 0.6 – 1.5mm
• Velocidad de la línea: Max: 1500m/min
• Concentricidad del aislante: ≧95%
• External diameter deviation of insulator: ±< 0.005 mm
• External diameter deviation of conductor: ±＜0.002mm
• Elongación del alambre de cobre después del recocido:18-25％

1. Máquina de trefilado de alambres de cobre L250-21
2. Dispositivo de recocido TH800
3. Precalentador de alta frecuencia
4. Extrusora
5. Mezclador automático de color Masterbatch
6. Extrusión de tira de 35mm
7. Tanque de agua

8. Cabestrante
9. Dispositivo de refrigeración de circulación de aceite
10. Probador de chispero
11. Medidor de diámetros
12. Doble rodillo bobinador automático
13. Sistema de control eléctrico
